HJ-67500 DC航空直流电源车

发布时间:2024-07-05人气:202


一、概述

AC/DC直流稳压电源是采用高频电力电子变换技术,是司专门为航空及军用电子电气设备设计制造的DC270V直流开关电源,

可用于飞机及机载设备、航天、导航等军用电子设备,以及其它需要270V直流开关电源的场合。

本系列产品符合国军标《GJB181A-2003飞机供电特性及对用电设备的要求》,

《GJB572A-2006飞机地面电源供电特性及一般要求》,是直流机组和可控硅整流电源的换代产品。

二、执行标准

   GJB150-86  军用设备环境试验方法

   GJB181A-2003  飞机供电特性及对用电设备的要求

   GJB572A-2006飞机外部电源供电特性及一般要求

原理图

DC270V  原理图.jpg

HJ67500 航空直流电源车技术规格书

型号规格

HJ-67500



制式

三相线+地线

电压

AC 380V±10%

频率

50/60Hz±5Hz



容量

135kVA

电压

DC 270.0V

电压范围

DC 0V-300.0V

电流

500.0A

限流范围

0A-500.0A

电压稳定率

0.3%+10mV

负载稳定率

0.5%+30mV

纹波

0.5%+10mV (rms)

显示

7吋彩色液晶触摸屏

输出

电压显示

4位LCD,分辨力0.1V

最大允许误差:±0.3%读数+0.2%FS

输出

电流显示

4位LCD,分辨力0.1A

最大允许误差:±0.5%读数+0.5%FS

绝缘电阻

输入对外壳及输出:20M(DC 1000V)

输出对外壳:20M(DC 1000V)

抗电强度

输入对外壳及输出:AC 1500V/min,漏电流<20mA

输出对外壳:AC 500V/min,漏电流<20mA

整机效率

85%

自动保护功能

输入过压、欠压;输出过、过流、模块过热及短路等保护;

电压设定

精密电位器

电流设定

精密电位器

输出极性

输出(+)、(-)可任意串联

散热方式

强制风冷

环境温度

使用环境    温度:  -25℃-50℃,相对湿度10-85%RH

储存环境    温度:  -40℃-65℃,相对湿度10-95%RH

使用场合

使用场所无易燃易爆及侵蚀性介质,无强电磁干扰和异常

外形(mm

13501000深850 (实物略有偏差,以实际为准)

重量(Kg

435

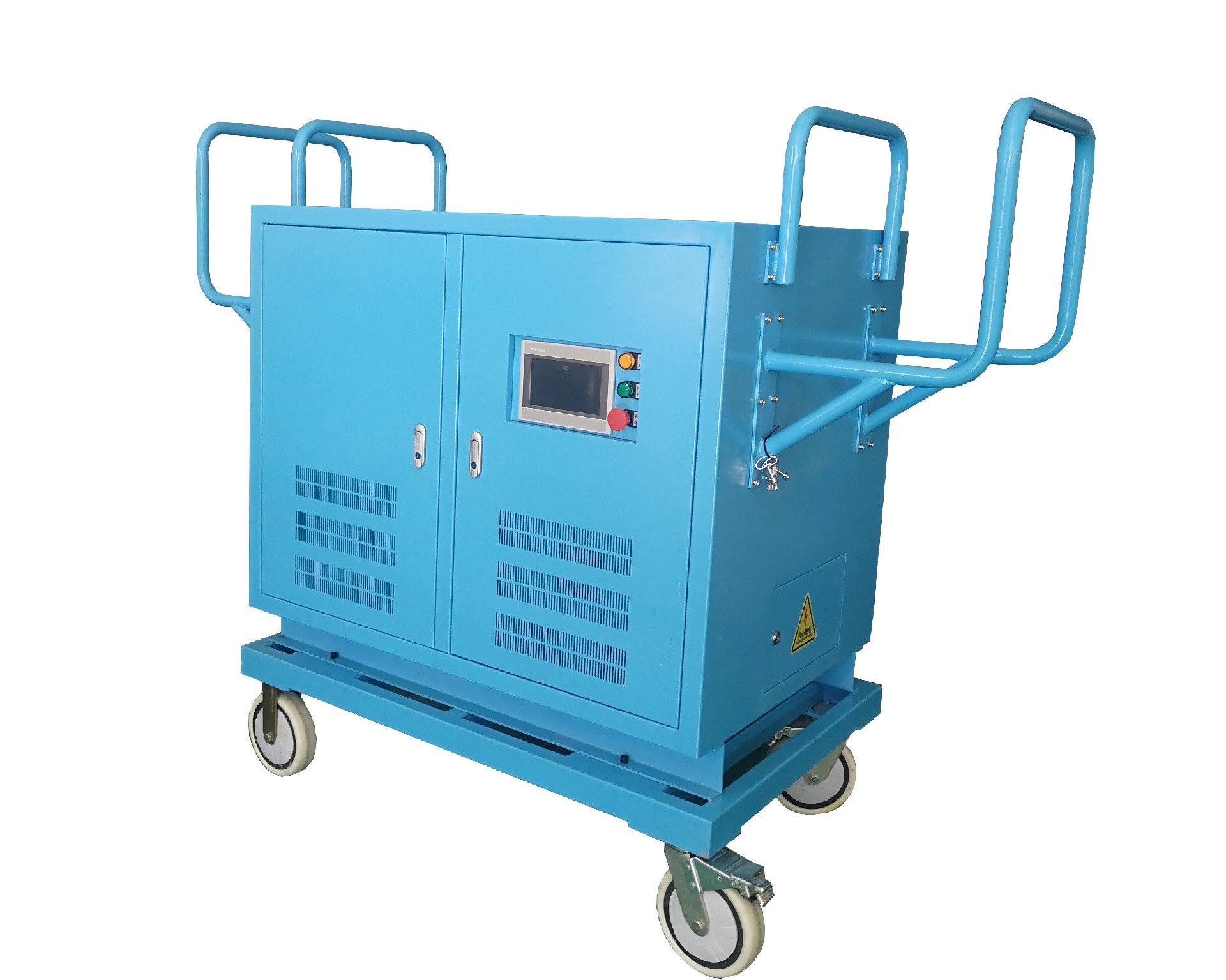

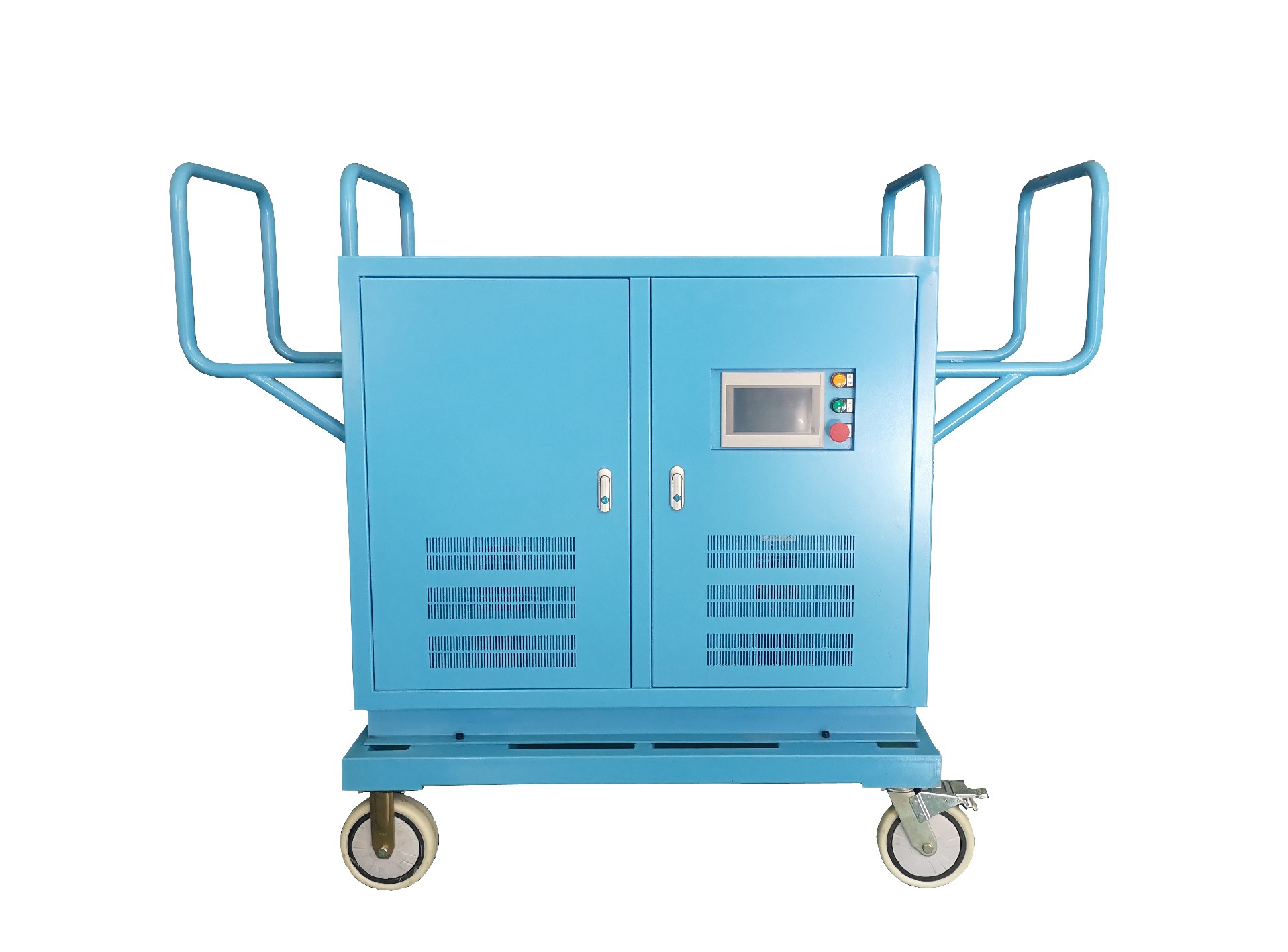

HJ67500 航空直流电源车外形图
