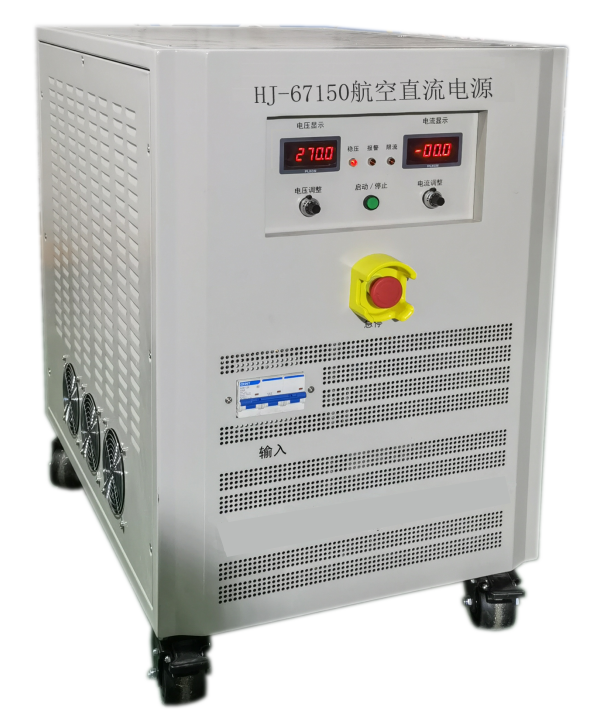

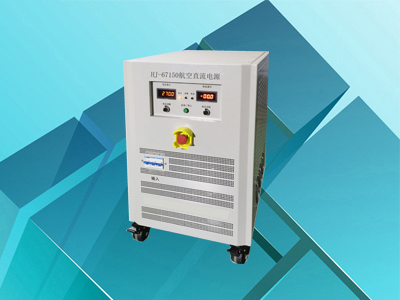

HJ-67150 DC270V 航空直流电源

发布时间：2024-07-05人气：198

一、概述

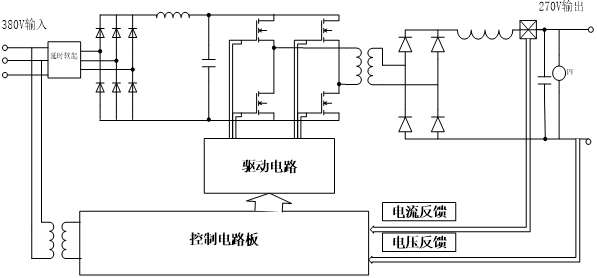

AC/DC直流稳压电源是采用高频电力电子变换技术，是司专门为航空及军用电子电气设备设计制造的DC270V直流开关电源，

可用于飞机及机载设备、航天、导航等军用电子设备，以及其它需要270V直流开关电源的场合。

本系列产品符合国军标《GJB181A-2003飞机供电特性及对用电设备的要求》，

《GJB572A-2006飞机地面电源供电特性及一般要求》，是直流机组和可控硅整流电源的换代产品。

GJB150-86 军用设备环境试验方法

GJB181A-2003 飞机供电特性及对用电设备的要求

GJB572A-2006飞机外部电源供电特性及一般要求

型号规格		HJ-67150
输入	制式	三相三线+地线
	电压	AC 380V±10%
	频率	50/60Hz±5Hz
输出	容量	45KVA
	电压	DC 270.0V
	电压范围	DC 0V-300.0V
	电流	150.0A
	限流范围	0A-150.0A
电压稳定率		≤0.3%+10mV
负载稳定率		≤0.5%+30mV
纹波		≤0.5%+10mV (rms)
显示		高清数字表
输出电压显示		4位LED,分辨力0.1V
		最大允许误差：≤±（0.3%读数+0.2%FS）
输出电流显示		4位LED,分辨力0.1A
		最大允许误差：≤±（0.5%读数+0.5%FS）
绝缘电阻		输入对外壳及输出：≥20M（DC 1000V）输出对外壳：≥20M（DC 1000V）
抗电强度		输入对外壳及输出：AC 1500V/min,漏电流＜20mA 输出对外壳：AC 500V/min,漏电流＜20mA
整机效率		≥85%
自动保护功能		输入过压、欠压；输出过载、过流、模块过热及短路等保护；
电压设定		精密电位器
电流设定		精密电位器
输出极性		输出（+）、（-）可任意串联
散热方式		强制风冷
环境温度		使用环境温度: -25℃-50℃,相对湿度10-85%RH 储存环境温度: -40℃-65℃,相对湿度10-95%RH
使用场合		使用场所无易燃易爆及侵蚀性介质，无强电磁干扰和异常
外形（mm）		宽520高850深650 (实物略有偏差，以实际为准)
重量（Kg）		约135
