HJ63003 程控中频电源

发布时间:2024-07-05人气:198


一、概述

HJ63系列中频静变电源产品是采用高频电力电子开关变换技术,专门为航空及军用电子电气设备设计制造的400Hz静止变频电源,

可用于飞机及机载设备、雷达、导航等军用电子设备,以及其它需要400Hz中频电源的场合,是机组式变频电源的换代产品

二、产品特点

   * 输入输出完全隔离技术,电源安全可靠

   * 采用IGBT驱动及SPWM调制技术,产品稳定可靠,响应速度快,效率高,

   * 采用双闭环反馈控制,产品输出性能稳定,

   * 可调频,输出频率可调节(提供多种频率选择),

   * 可显示实时电流、电压、频率、功率、功率因数、时间等多种参数,

   * 具备多种通讯功能RS232/485,MODBUS-tcp 工业串行口协议,

   * 具备兼容各种测试系统能力,适用于阻性、感性、整流性等各种负载

   * 三相独立的功率H桥拓扑结构,带三相不平衡负载能力强

   * 智能温控风机控制,降低噪音,延长使用寿命

  * 具有多组测试功能,可设定渐变、步阶、阶梯模式,可设置循环次数 (选配)

三、执行标准

GJB 15086      军用设备环境试验方法

GJB 151A97  军用设备和分系统电磁发射和敏感度要求

GJB 152A97  军用设备和分系统电磁发射和敏感度测量

GJB 181A2003  飞机供电特性

GJB572A-2006    飞机地面电源供电特性及一般要求

GJB 1440-92   电气电子设备机壳定义和基本要求

GJB 309197  雷达配电分系统性能测试方法 三相交流电源

GJB 5189-2003  飞机供电特性参数测试方法

MH/T 6018—1999  地面静态电源

四、主要应用领域

 雷达制造(修理)厂                 军用设备专用电源

 飞机制造(修理)厂                 陆军侦测系统专用电源

 涡轮引擎制造厂                   海军侦测系统专用电源

 军用设备制造厂                   空军侦测系统专用电源

 塔台                          雷达专用电源

 仪表控制中心                     舰艇专用电源

 国防、军事科研 单位                航修站专用电源

五、HJ63003CT程控中频电源技术规格书:

型号

HJ-63003CT

容量

3KVA

相数

线+地线

电压

220V ±10%

频率

50/60Hz±5Hz

交流输出



相数

线+地线       变压器隔离输出

额定电压

115.0V(L-N)

电压调节范围

10V-150.0V(L-N)

电压调节分辨率

0.1V

额定频率

400.0Hz

频率调节范围

350.0Hz-450.0Hz

调节幅值

0.1Hz

频率稳定度

≤±0.01%

波形

标准正弦波

总谐波含量

≤2%(线性负载)(FS)

装置



7吋 彩色液晶LCD触屏

电压

分辨率0.1V             精度:±0.2%读数+(±0.3%量程)

频率

分辨率0.1Hz            精度:±0.02%读数

电流

分辨率0.1A             精度:±0.5%读数+(±0.5%量程)

功率

分辨率0.01KW           精度:±0.5%读数+(±0.5%量程)

效率

≥85%

通讯接口

RS232通信   Modbus RTU 协议

保护功能

输出、过流、过压、欠压、短路、过载、过热保护

抗电强度

输入、输出 对机壳:AC1500V/1min ,漏电流<20mA

绝缘电阻

输入、输出 对机壳:≥20M (DC500V)

使用环境

温度:-20℃~45℃  湿度:10%90% 25℃,无凝露)、

海波高度≤2000m

外形尺寸(W*H*D)

482*4U*520    机架式

重量㎏

45

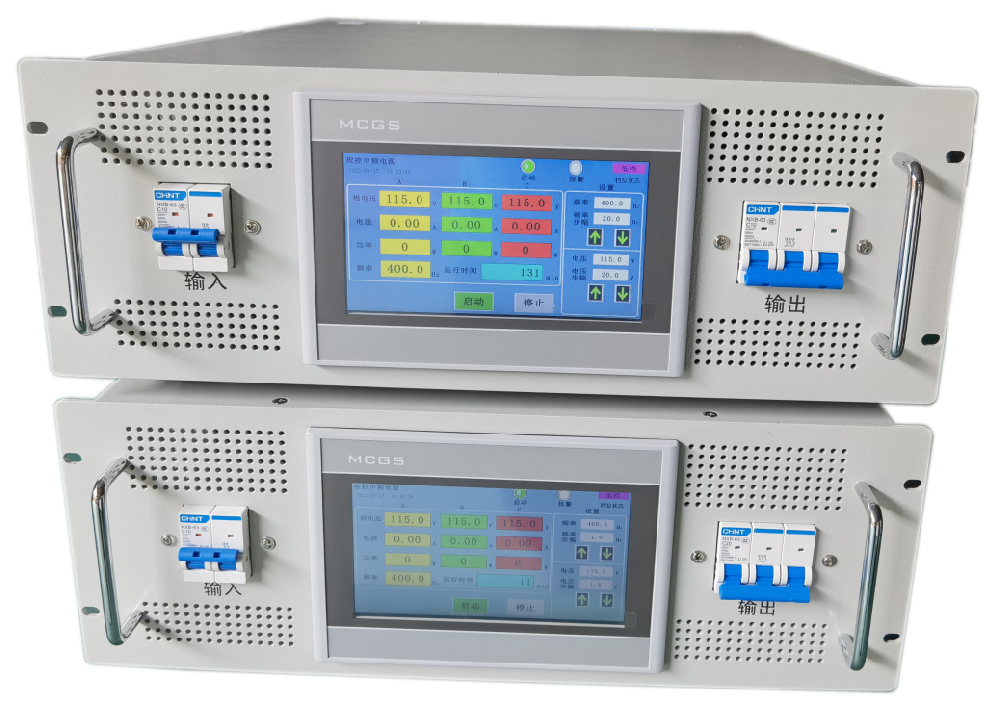

五、HJ63003CT程控中频电源实物图:
