一、概述
l 高频PWM硬件调整控制技术，反应速度快，输出稳定；
l 大功率IPM/IGBT全桥变换技术，运行可靠，过载能力强；
l 适用于阻性、感性等各种负载；负载适应性强；
l 具有输出稳压、限流、短路保护和功率器件过热保护功能；
l 优良的输出稳定性能：源电压效应＜0.5%，负载效应＜1%；
l 输出直流电压畸变系数低，干扰小。
二、主要用途及适用范围
l 工厂及实验室设备供电
l 新型军机和机载设备供电；
l 飞机外场检修和维护；
l 飞机模拟测试；
l 航空航天、车辆舰船等国防场所特种直流测试和供电。
三、原理框图
四、HJ71-300V-120A 直流电源技术规格书：
型 号 | HJ71-300V-120A-36KW | |
输 入 | 制式 | 三相三线+地线 |
电压 | AC 380V±10% | |
频率 | 50Hz±5Hz | |
输 出 | 最大功率 | 36kW |
最大电压 | DC 300.0V | |
电压范围 | DC 0V-300.0V | |
最大电流 | 120A | |
恒流范围 | 0A-120.0A | |
调节方式 | 触摸按键式调节 | |
源电压效应 | ≤0.5% | |
负载效应 | ≤0.5% | |
直流电压纹波 | ≤0.5% FS（rms） | |
输出 电压显示 | 4位LCD，分辨力0.1V； | |
最大允许误差：≤±0.5％FS（注：FS含义为满量程） | ||
输出 电流显示 | 4位LCD，分辨力0.1A； | |
最大允许误差：≤1% FS； | ||
测量范围 | 0.001~1000Ω | |
测量精度 | 1.0级 | |
工作时间 | 额定输出下可连续工作； | |
自动保护功能 | 限流保护、短路保护；模块过热保护；输出过压保护； | |
绝缘电阻 | 输入对外壳及输出：≥20M（DC1000V）； 输出对外壳：≥20M（DC500V） | |
抗电强度 | 输入对外壳及输出：AC1500V/min，漏电流＜20mA； 输出对外壳：AC500V/min，漏电流＜20mA | |
通讯方式 | RS485 | |
自动保护功能 | 在输出过压、过流、模块过热及短路的情况下，具有自动保护功能。 | |
环境温度 | -10℃～40℃ | |
相对湿度 | 10～95%（25℃非凝结状态） | |
使用场合 | 使用场所无易燃易爆及侵蚀性介质，无强电磁干扰和异常 | |
外形（㎜） | 宽500高500深650 减震橡胶底角，两侧加方便的搬运把手 | |
重量（㎏） | 60kg | |
接线方式 | 输入 输出 后进出线，接地排 | |
使用方式： | 可两台或多台串联使用 | |

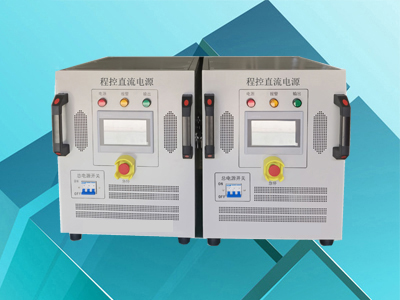

四、HJ71-300V-120A 直流电源实物图：
