一、无局放变频电源基本特点
l 输入输出完全隔离技术，电源安全可靠；
l 采用SPWM正弦波脉宽调制技术,反应速度快，输出稳定
l IGBT高频静止逆变，体积小、重量轻、噪音低、效率高；
l 采用独特的瞬时值、有效值双环控制方式，控制精度高，波形品质好，可适应各种负载；
l 大功率IGBT模块及高集成模块驱动电路，运行可靠，过载能力强，损耗低，效率高；
l 适用于阻性、感性、整流性等各种负载；
l 具有过热、过流、短路等异常状况保护功能；
l 具有设置参数记忆功能、快捷键操作；
l 电源电压在线可调，输出频率可设置；
l 三相独立的功率H桥拓扑结构，带三相不平衡负载能力强；
l 多种测试模式，适应各种测试调整
二、无局放变频电源技术规格书
型号 | HJJF-150K-D | |
容量 | 150KVA | |
输 入 | 相数 | 三相四线+地线 |
电压 | 380V ±10% | |
频率 | 50/60Hz±5Hz | |
交流输出 | 相数 | 单相两线+地线 |
输出电压 | 0V-400.0V | |
电压稳定度 | ≤±1% | |
频率 | 15.0-200.0Hz | |
调节幅值 | 0.1Hz | |
频率稳定度 | ≤±0.01% | |
源电压效应 | ≤±1% | |
波形失真度 | ≤3%（阻性负载） | |
波形 | 正弦波 | |
负载效应 | ≤±1% | |
局放放电量 | ≤5PC | |
显 示 装置 | 显 示 | 10吋彩色液晶LCD触摸屏 |
输出 电压 | 分辨率0.1V 精度:±0.5%读数+(±0.2%量程) | |
输出 频率 | 分辨率0.1Hz 精度:±0.02%读数 | |
输出 电流 | 分辨率0.1A 精度:±0.5%读数+(±0.5%量程) | |
输出 功率 | 分辨率0.1KW 精度:±0.5%读数+(±0.5%量程) | |
效率 | ≥85％ | |
保护功能 | 输出：过流、短路、过载、过热等保护 | |
抗电强度 | 输入、输出 对机壳：AC1500V/1min ,漏电流＜20mA | |
绝缘电阻 | 输入、输出 对机壳：≥20M (DC500V) | |
使用环境 | 温度：-20℃～45℃ 湿度:10%～90% （25℃，无凝露）、 海波高度≤2000m | |
外形尺寸(W*H*D)㎜ | 1500*1800*1200 | |
重量㎏ | 850Kg | |

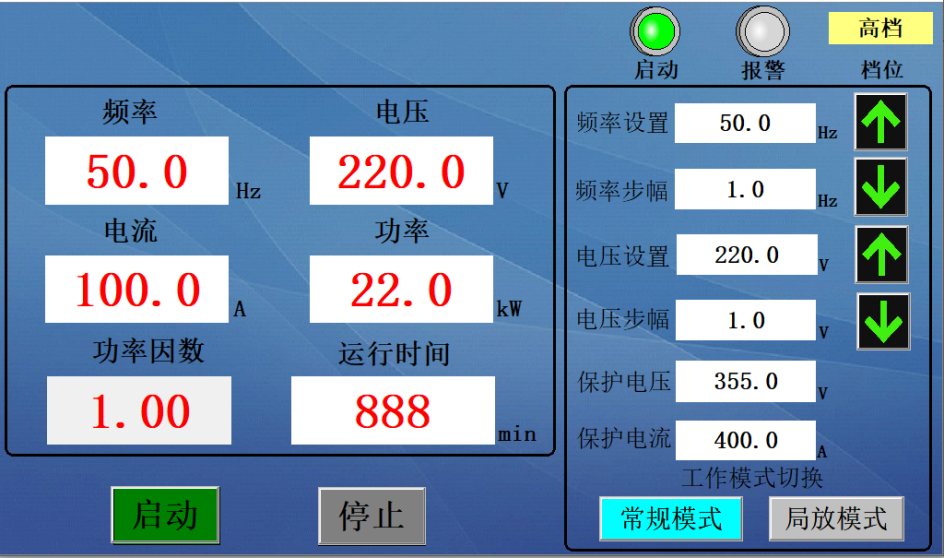

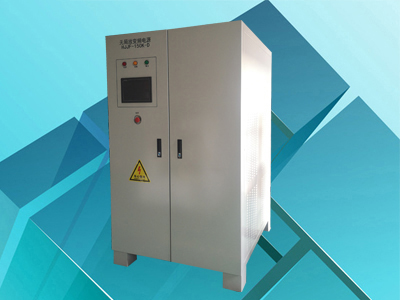

二、无局放变频电源外形图及操作图
